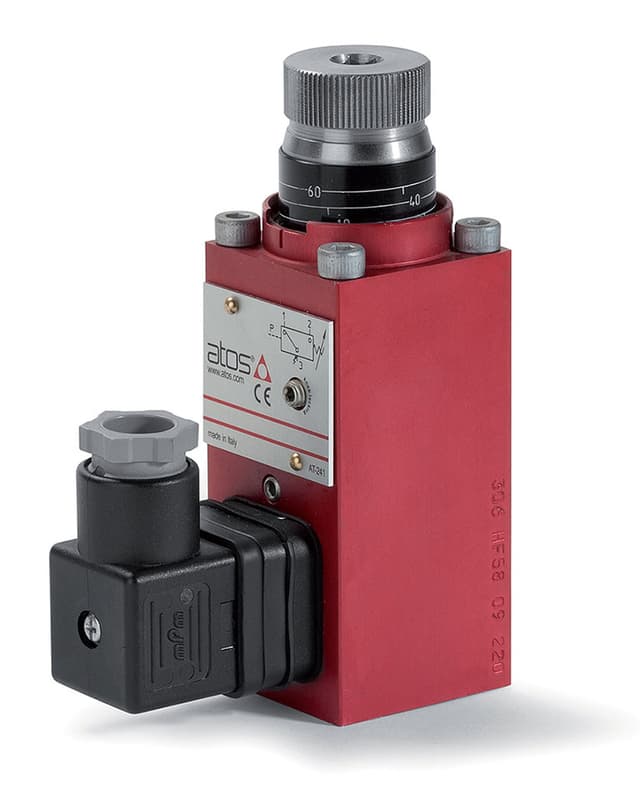

MAP-160/E ** Pressostato idroelettrico 10÷160 bar connettore DIN 43650

Il MAP-160/E ** combina il campo di taratura 10÷160 bar del pressostato ATOS MAP con la configurazione elettrica dell'opzione /E: connettore DIN 43650 con comune al pin 1, NC al pin 3 e NO al pin 2. Questa inversione del cablaggio facilita l'integrazione nei quadri elettrici dove la logica di pilotaggio richiede il riferimento comune fisso in ingresso, senza intervenire sullo schema del PLC o dell'elettrovalvola di controllo.

Caratteristiche tecniche:

• Campo di regolazione pressione: 10÷160 bar
• Pressione massima ammissibile: 630 bar
• Interfaccia di montaggio: interasse 31x31 mm, 4 viti M5x90
• Differenziale pressione commutazione (isteresi): fisso, variabile secondo la pressione di taratura (vedere diagrammi catalogo)
• Connettore elettrico: DIN 43650 tipo 664 incluso — contatti NC e NO disponibili
• Opzione /E: contatto comune collegato al pin 1 (C:1 – NC:3 – NO:2 – GND:4)
• Guarnizioni: NBR — temperatura fluido: −20°C ÷ +60°C (con fluidi HFC fino a −20°C ÷ +50°C)
• Tensione di alimentazione: 125 V AC / 250 V AC / 30 V DC / 250 V DC
• Corrente max carico resistivo: 7 A (125 VAC), 5 A (250 VAC), 5 A (30 VDC), 0,2 A (250 VDC)
• Corrente max carico induttivo (cos φ=0,4): 4 A (125 VAC), 2 A (250 VAC), 3 A (30 VDC), 0,02 A (250 VDC)
• Resistenza di isolamento: ≥ 100 MΩ — Resistenza dei contatti: 15 mΩ
• Vita meccanica: ≥ 10.000.000 commutazioni — Vita elettrica: ≥ 1.000.000 commutazioni
• Viscosità fluido raccomandata: 15÷100 mm²/s (limite 2,8÷500 mm²/s) — Classe contaminazione: ISO 4406 classe 21/19/16
• Temperatura ambiente: −30°C ÷ +70°C (standard) — Peso: 0,3 kg
• Conformità: Direttiva Bassa Tensione 2014/35/UE (CE), RoHS 2011/65/UE, Regolamento REACH (CE) n°1907/2006

Applicazioni:

• Presse idrauliche industriali, presse di formatura e stampaggio a iniezione
• Macchine utensili e centri di lavoro CNC con circuiti idraulici di bloccaggio e avanzamento
• Sistemi di sollevamento, carri elevatori e piattaforme idrauliche
• Impianti di movimentazione materiali e conveyors idraulici
• Centrali idrauliche e power unit con monitoraggio soglia pressione
• Circuiti di controllo valvole proporzionali e distributori idraulici
• Macchine per il settore plastico, gomma e ceramica con logica di pressione
